前言

在 Kubernetes 中，自动扩缩容是一种动态调整集群资源，以灵活应对应用程序资源需求变化的机制。自动扩缩容可以分为两个层面：

  • Node 层面：根据业务规模，实现集群节点的自动扩缩容；
  • Pod 层面：根据业务规模，实现 Pod 副本的自动扩缩容。

自动扩缩容提供了以下好处：

  • 提高资源利用率：根据实际需求动态调整资源，避免资源浪费；
  • 提高应用稳定性和可用性：自动应对流量高峰，减少服务中断的风险；
  • 简化运维：减少手动干预，自动化资源管理，简化运维工作；
  • 成本效益：通过合理的资源分配，降低运营成本。
  • VPA(Vertical Pod Autoscaler)：垂直扩展（Vertical Scaling），根据负载调整单个 Pod 的资源请求和限制，如 CPU 和内存。
  • HPA (Horizontal Pod Autoscaler)：水平扩展（Horizontal Scaling），根据负载增加或减少 Pod 的副本数量。

1、简介

​ Horizontal Pod Autoscaler (HPA) 是 Kubernetes 中的一项功能，它能够根据 CPU 使用率或其他应用程序指标自动扩展或缩减应用程序的副本数量。HPA 有助于确保应用程序在负载增加时能够自动扩展以处理更多请求，在负载减少时则自动缩减以节省资源。

​ HPA的工作原理如下：

  • 度量指标：HPA 可以根据 CPU 利用率、内存利用率或其他自定义度量指标来触发扩缩容
  • 目标利用率：设置目标利用率，例如 CPU 的 10%，HPA 会尝试维持这个利用率水平
  • 限制 Pod 数量：可以设置最小和最大 Pod 数量的限制，防止在极端情况下资源的过度使用或不足
  • 缩放策略：HPA 支持不同的缩放策略，如快速缩放、慢速缩放和标准缩放，以适应不同的业务场景

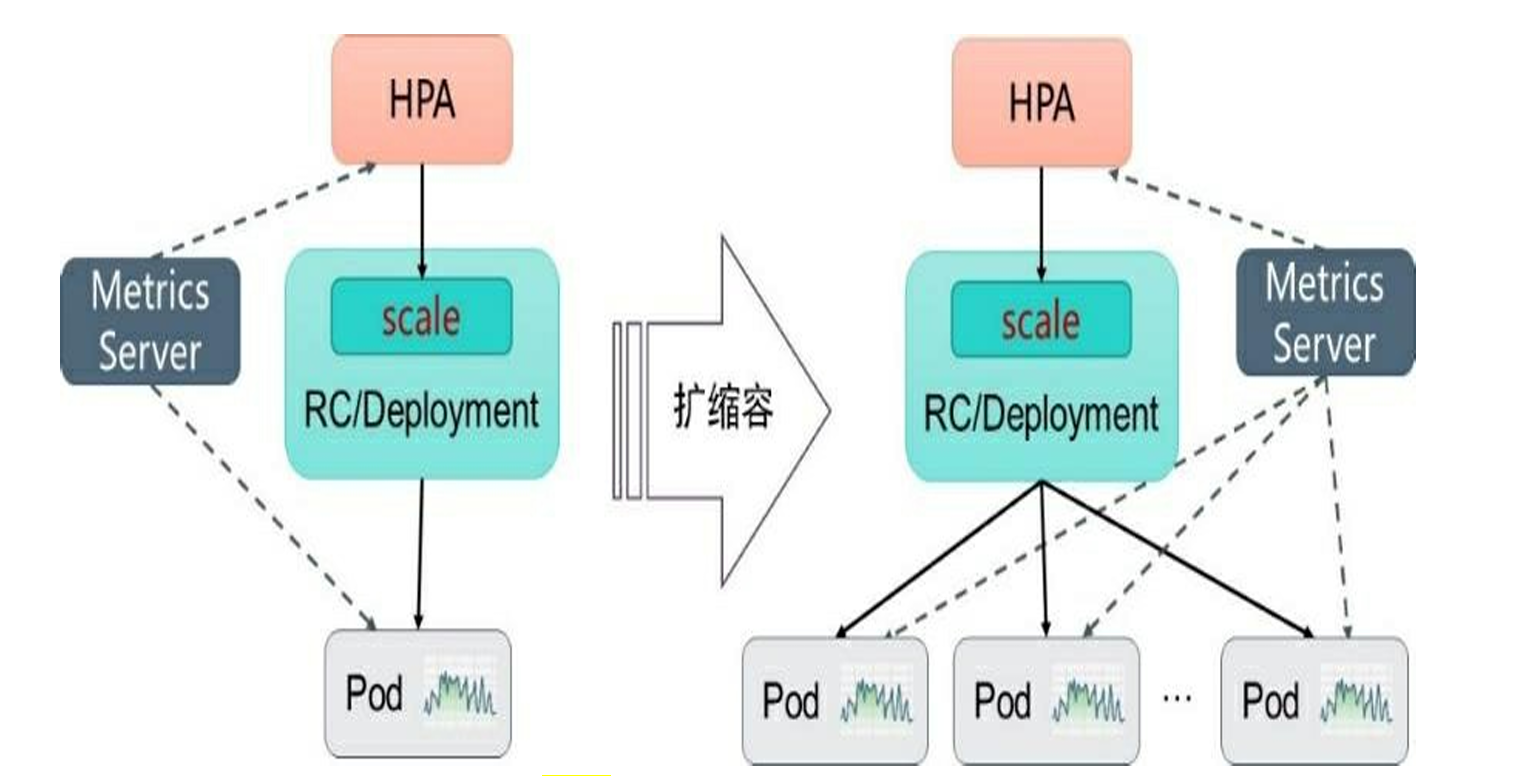

2、工作原理

  1. Kubernetes中的某个Metrics Server持续采集所有Pod副本的指标数据。

  2. HPA控制器通过Metrics Server的API获取这些数据，基于用户定义的扩缩容规则进行计算，得到目标Pod的副本数量。

  3. 当目标Pod副本数量与当前副本数量不同时，HPA控制器就向Pod的副本控制器 （Deployment、RC或ReplicaSet）发起scale操作，调整Pod的副本数量， 完成扩缩容操作。

image-20240622204540931

3、HPA版本变革

1

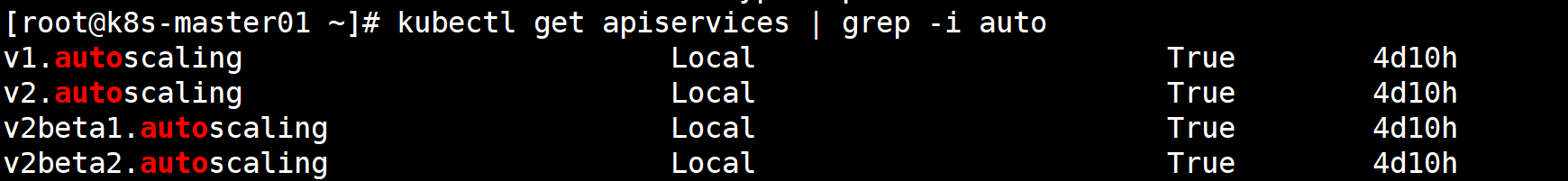

[root@k8s-master01 ~]# kubectl get apiservices | grep -i auto

image-20240622210337234

  • autoscaling/v1版本：仅支持基于CPU使用率指标的自动扩缩容。
  • autoscaling/v2版本：支持基于内存使用率指标、自定义指标及外部指标的自动扩缩容，并且进一步扩展以支持多指标缩放能力，当定义了多个指标时，HPA会跟据每个指标进行计算，其中缩放幅度最大的指标会被采纳。

4、监控指标类型

​ kube-Master节点的kube-controller-manager服务持续监测目标Pod的某种性能指标，以计算是否需要调整副本数量。目前Kubernetes支持的指标类型如下：

  • Pod资源使用率：Pod级别的性能指标，通常是一个比率值，例如CPU使用率。
  • Pod自定义指标：Pod级别的性能指标，通常是一个数值，例如接收的请求数量。
  • Object自定义指标或外部自定义指标：通常是一个数值，需要容器应用以某种方式提供，例如通过HTTP URL“/metrics”提供，或者使用外部服务提供的指标采集URL。

4、HPA配置资源清单

4.1 基于CPU负载实现自动扩缩容

deploy资源清单准备

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
[root@k8s-master01 ~]# vim nginx-deploy.yaml
---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: nginx
  name: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - image: registry.cn-zhangjiakou.aliyuncs.com/taosweet/nginx:1.24.0-alpine
        name: nginx
        resources:  # 资源请求配置
          requests:
            cpu: 10m # cpu资源请求，1颗cpu=1000m


#>>> 创建资源
[root@k8s-master01 ~]# kubectl create -f nginx-deploy.yaml
deployment.apps/nginx created

#>>> 查看资源
[root@k8s-master01 ~]# kubectl get po -owide
NAME                     READY   STATUS    RESTARTS   AGE   IP              NODE           NOMINATED NODE   READINESS GATES
nginx-6dc8dbb669-nf5lm   1/1     Running   0          54s   172.16.195.23   k8s-master03   <none>           <none>

service资源清单编写

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
#>>> kubectl命令行创建资源
[root@k8s-master01 ~]# kubectl expose deploy  nginx  --port=80   --dry-run=client  -oyaml  > nginx-service.yaml

#>>> 查看生成的资源清单
[root@k8s-master01 ~]# vim nginx-service.yaml
---
apiVersion: v1
kind: Service
metadata:
  creationTimestamp: null
  labels:
    app: nginx
  name: nginx
spec:
  ports:
  - port: 80
    protocol: TCP
    targetPort: 80
  selector:
    app: nginx
status:
  loadBalancer: {}

#>>> 创建serice资源
[root@k8s-master01 ~]# kubectl create -f nginx-service.yaml
service/nginx created

#>>> 查看资源
[root@k8s-master01 ~]# kubectl get svc -owide
NAME         TYPE        CLUSTER-IP    EXTERNAL-IP   PORT(S)   AGE     SELECTOR
kubernetes   ClusterIP   10.96.0.1     <none>        443/TCP   4d10h   <none>
nginx        ClusterIP   10.96.11.64   <none>        80/TCP    23s     app=nginx

#>>> 测试连通性
[root@k8s-master01 ~]# curl 10.96.11.64
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>

<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>

<p><em>Thank you for using nginx.</em></p>
</body>
</html>

#>>> 查看Pod的指标
[root@k8s-master01 ~]# kubectl top po
NAME                     CPU(cores)   MEMORY(bytes)
nginx-6dc8dbb669-nf5lm   0m           5Mi

HPA资源清单编写

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
#>>> kubectl命令行生成资源清单
[root@k8s-master01 ~]# kubectl autoscale deploy nginx --cpu-percent=10 --min=1 --max=10  --dry-run=client -oyaml > nginx-hpa.yaml

---
apiVersion: autoscaling/v1   #API版本
kind: HorizontalPodAutoscaler  # 对象的类型
metadata:  # 元数据
  name: nginx  # HPA对象的名称
spec:  # 定义了HPA的规格
  maxReplicas: 10  # 定义了Pod副本数量的最大值，即在负载增加时，最多可以扩展到10 个Pod。
  minReplicas: 1  # 定义了Pod副本数量的最小值，即在负载减少时，最少保留1个Pod。
  scaleTargetRef:  # 指定HPA作用的目标对象。
    apiVersion: apps/v1  # 目标对象的API版本。
    kind: Deployment  # 目标对象的类型
    name: nginx  # 目标Deployment的名称
  targetCPUUtilizationPercentage: 10  # 目标CPU使用率，当CPU使用率超过10% 时，HPA会增加Pod副本数量；当CPU使用率低于10%时，HPA会减少Pod副本数量。

#>>> 创建资源
[root@k8s-master01 ~]# kubectl create -f nginx-hpa.yaml
horizontalpodautoscaler.autoscaling/nginx created

#>>> 查看资源

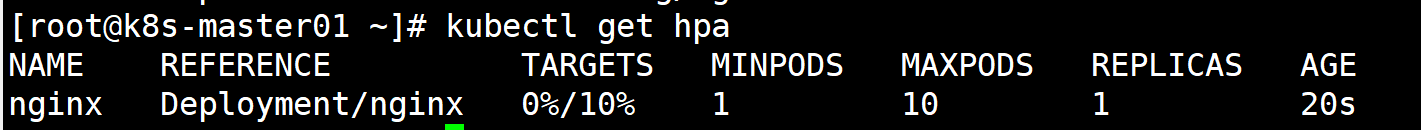

[root@k8s-master01 ~]# kubectl get hpa

image-20240622213350318

字段解释：

NAME：这是 HPA 对象的名称

REFERENCE：HPA 监控和自动扩展的目标对象。

TARGETS：当前和目标的资源使用情况

MINPODS：HPA 配置的最小 Pod 副本数量。

MAXPODS：HPA 配置的最大 Pod 副本数量

REPLICAS：当前运行的 Pod 副本数量。

AGE：HPA 对象的年龄

测试压测

1
2
3
4
5
6
7
[root@k8s-master01 ~]# while true; do curl http://10.96.39.85 > /dev/null; done

[root@k8s-master01 ~]# kubectl get hpa

[root@k8s-master01 ~]# kubectl top po

[root@k8s-master01 ~]# kubectl get po

注意事项：
使用HPA CPU自动扩充时，尽量用于前端应用，后端再扩容时，尽量使用自定义指标。后端应用会有多方面原因引起负载过高。例如服务器过载过高，也会引起后端应用本身负载过高。
